Dominators

为了实现 Mem2Reg, LoopDetection 以及 LICM, 我们需要先实现 Dominators 支配树分析。

在课上已经对支配树进行了一定介绍 (相关课件)。 我们实际上使用的并非课件上的方法, 而是A Simple, Fast Dominance Algorithm。

在此对相关概念与求解算法进行介绍。

算法介绍

支配关系

节点 \(A\) 支配节点 \(B\)(或 \(A\) 是 \(B\) 的支配节点), 是指从入口节点 \(Entry\) 到达节点 \(B\) 的每条路径一定会经过 \(A\)。我们将 \(A\) 支配 \(B\) 写为 \(A\ dom\ B\)。

特别的，我们认为 \(A\) 支配 \(A\) 自身。

alt text

直接支配节点和支配树

可以证明, 如果 \(M\) 支配 \(B\) 且 \(N\) 支配 \(B\), 那么要么 \(M\) 支配 \(N\), 要么 \(N\) 支配 \(M\)。

这样我们可以定义直接支配:

\(A\) 直接支配 \(B\), 当且仅当 \(A\) 支配 \(B\), \(A \ne B\), 并且任意支配 \(B\) 的非 \(B\) 节点都支配 \(A\). 这记作 \(A\ idom\ B\).

直观上 \(B\) 的直接支配节点就是离 \(B\) 最近支配 \(B\) 的节点. 从 \(Entry\) 可达的节点中, 只有 \(Entry\) 没有直接支配节点。

将每个节点的直接支配节点作为它的 parent 节点, 我们就能得到一个支配树, 它以 \(Entry\) 为根:

alt text

在这颗树上, 节点支配以它为根子树的所有节点, 直接支配它的孩子节点.

支配边界

直观上来说, \(A\) 的支配边界就是它刚好支配不到的节点。即不被 \(A\) 支配, 但有 \(A\) 所支配节点作为前驱的节点集(并不需要所有前驱都被 \(A\) 支配)。

朴素支配节点集计算方法

我们需要求解 \(n\) 的支配节点集合 \(DOM(n)\), 也就是从 \(entry\) 到 \(n\) 一定会经过的所有节点.

直观上来说, 从 \(entry\) 到 \(n\) 必须先经过 \(n\) 的所有前驱, 所以到 \(n\) 必经节点是到其不同前驱必经节点的交集。这体现为下面的数据流方程

\[ DOM(n) = \left(\bigcap_{p \in preds(n)}DOM(p) \right) \cup \{n\} \]

可以通过数据流迭代来求解。迭代开始, 所有节点的支配节点集合都被设置为全集，迭代按照逆后序进行以获得最大效率。

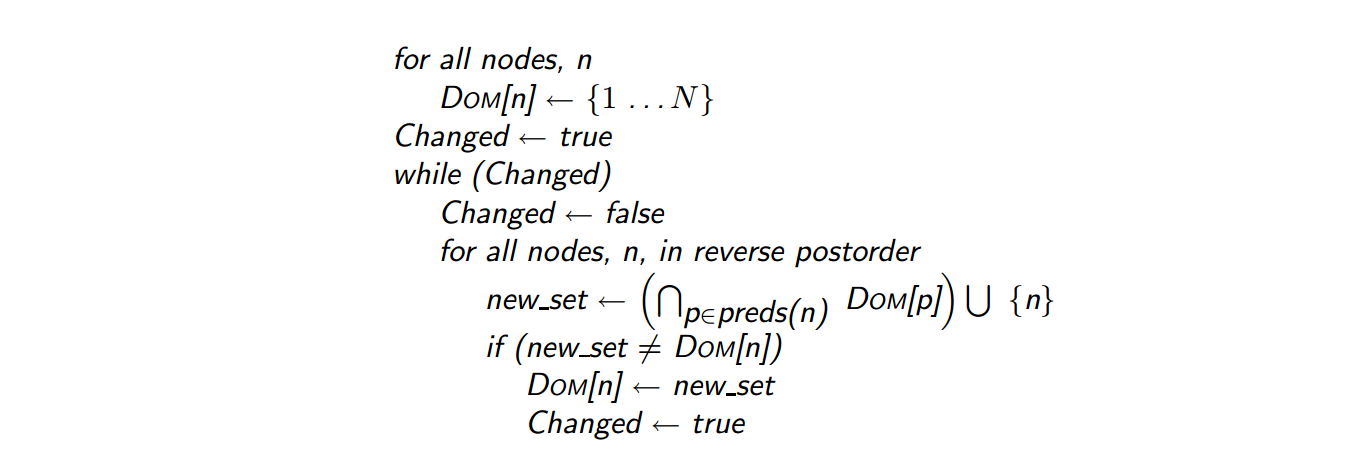

这个算法的伪代码是

alt text

A Simple, Fast Dominance Algorithm

这也是我们实验中采用的方法。

注意到 \(DOM(n)\) 恰好是支配树上 \(n\) 的所有祖先节点加上它自己, 只要能够画出支配树, 就能够知道每个节点的支配节点集合。

为了画出支配树, 最简单的方法是求出每个节点的直接支配节点 (因为它是树中的 parent 节点)。节点 \(n\) 的直接支配节点是它的前驱在支配树上的最近公共祖先（若它只有一个前驱，就是它的前驱；若无前驱，就没有直接支配节点）。

现在我们开始设计数据结构, 给每个节点都设置一个 idom(n), 代表 n 的直接支配节点, 初始化所有 idom(n) = nullptr，并设置入口节点 idom 为自身。为了方便, 使用 idom(n) == n 而非 idom(n) == nullptr 代表没有直接支配节点。

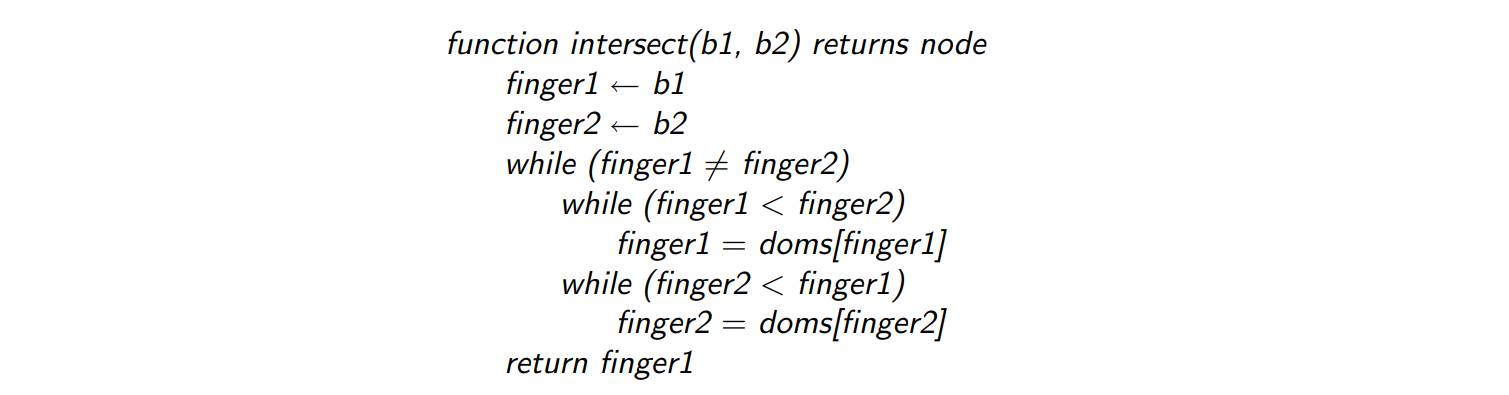

我们需要一个函数去寻找两个节点在支配树上的公共祖先

alt text

这个函数基于支配树的如下特点：如果给节点按逆后序排列，则支配树上的祖先一定在孩子前面。

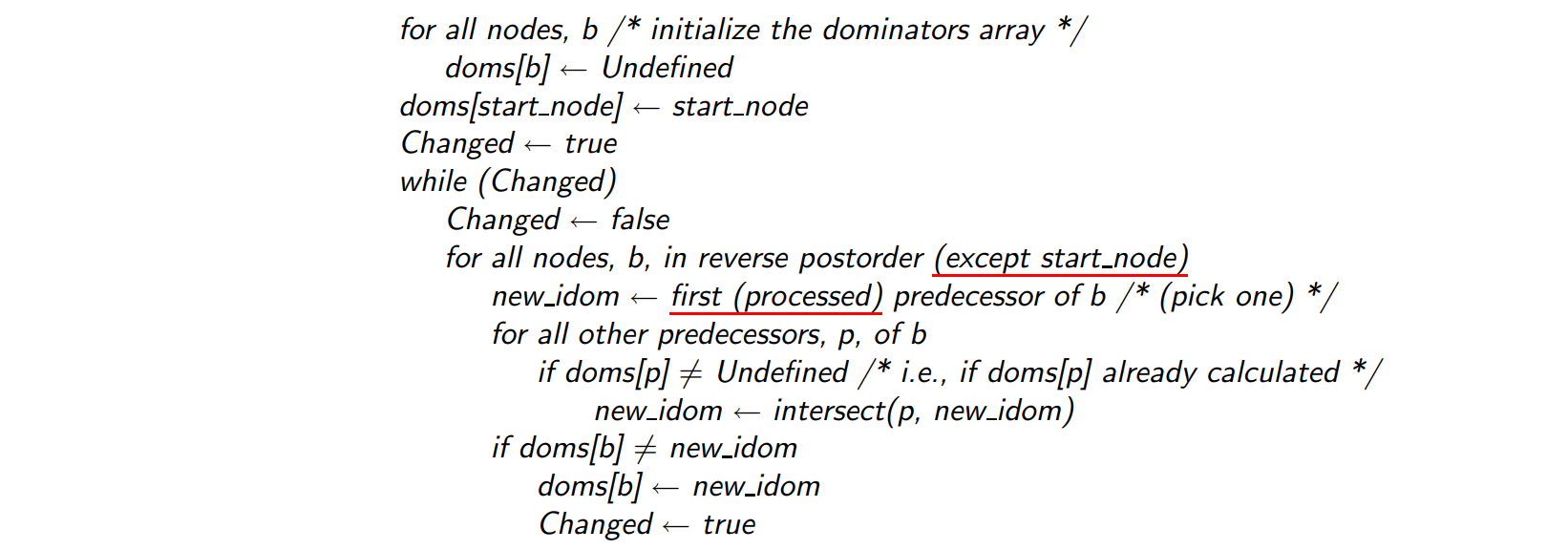

然后按照逆后续进行数据流迭代，计算直接支配节点，

alt text

在这个算法的实现中，每次迭代，将节点的直接支配节点设置为 idom 非空的前驱的公共祖先。非空 主要是为了解决以下情况：

alt text

当计算 idom(1) 时, 需要用到 idom(2), 但它还是 nullptr。

参考一开始的数据流迭代方案, 那时我们把所有前驱的支配节点集合取交集, 而没有被计算过的前驱支配节点集合为全集, 取交集相当于不变. 所以在这里我们选择: 计算时跳过 idom 值为 nullptr 的前驱。

注意算法迭代稳定后每个节点 idom 都非空, 前提是没有长这样的 DAG:

alt text

这要求每个连通分量都有且仅有一个可以到达该连通分量所有节点的根节点。

为了避免麻烦, 建议你在需要使用 Dominators 的 Pass 前跑一趟 DeadCode 删除所有的 entry 不可达基本块。你需要通过阅读框架, 来决定应该如何添加 DeadCode Pass, 这个 Pass 使用什么参数, 加到代码的什么地方。

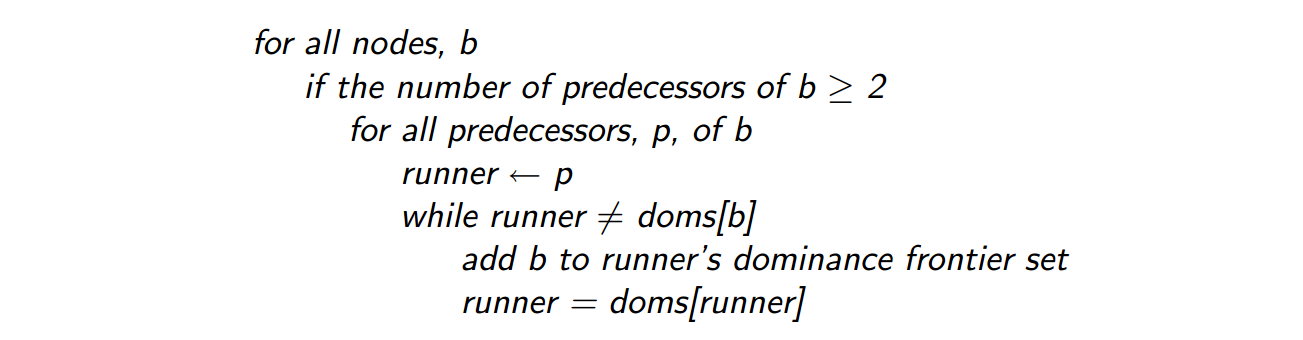

计算支配边界

alt text

注意伪代码里 doms 指的是上文提到的 idom。

实验任务

阅读与学习

  • 阅读 PassManager、FuncInfo 和 DeadCode 的实现，了解如何编写 pass

IR CFG

在实现支配树时，为了方便同学们测试支配树的正确性，本节将向你介绍两个工具：opt 和 dot。opt 和 dot 配合使用可以将 IR 文件转换为 CFG 图片，将基本块之间的关系可视化，利用可视化的 CFG，可以判断生成的支配树是否正确。

在你的机器上，opt 已经随 llvm 一起安装，使用以下命令安装 dot：

$ sudo apt install graphviz

以如下 test.ll 文件为例：

test.ll
define i32 @cmp(i32 %arg0, i32 %arg1) {
label_entry:
  %op2 = icmp slt i32 %arg0, %arg1
  %op3 = zext i1 %op2 to i32
  %op4 = icmp ne i32 %op3, 0
  br i1 %op4, label %label5, label %label7
label5:                                                ; preds = %label_entry
  ret i32 1
label6:
  ret i32 0
label7:                                                ; preds = %label_entry
  ret i32 0
}

define i32 @main() {
label_entry:
  %op0 = call i32 @cmp(i32 1, i32 2)
  ret i32 %op0
}

在 test.ll 的同级目录下：

$ opt -passes=dot-cfg test.ll >/dev/null
Writing '.cmp.dot'...
Writing '.main.dot'...

可以看到 opt 输出了两个 dot 文件，分别与 ll 中的两个函数对应。然后我们使用 dot 工具将其转化为图片：

$ dot .main.dot -Tpng > main.png
$ dot .cmp.dot -Tpng > cmp.png

比如得到的 cmp.png 如下：

调试接口

我们在 Dominators.hpp 中定义了 dump_cfg(Function*) 与 dump_dominator_tree(Function *) 两个方法，可以自动地打印 CFG 与 支配树。使用方法可以参考 Dominators.cpp。

代码撰写

  1. 补全 src/passes/Dominators.cpp 文件，使编译器能够进行正确的支配树分析
